HCDP-13 壓力變送器
應 用：壓力、液位測量
傳感器類型：微熔傳感器
測量范圍：0-60MPa
測量精度：0.25%，0.5%
長期穩定性：每年優于0.2%FS
介質溫度：(-40~105)℃
信號輸出：兩線制(4~20)mA/RS485 MODBUS-RTU/0-5VDC
0-10VDC
產品概述

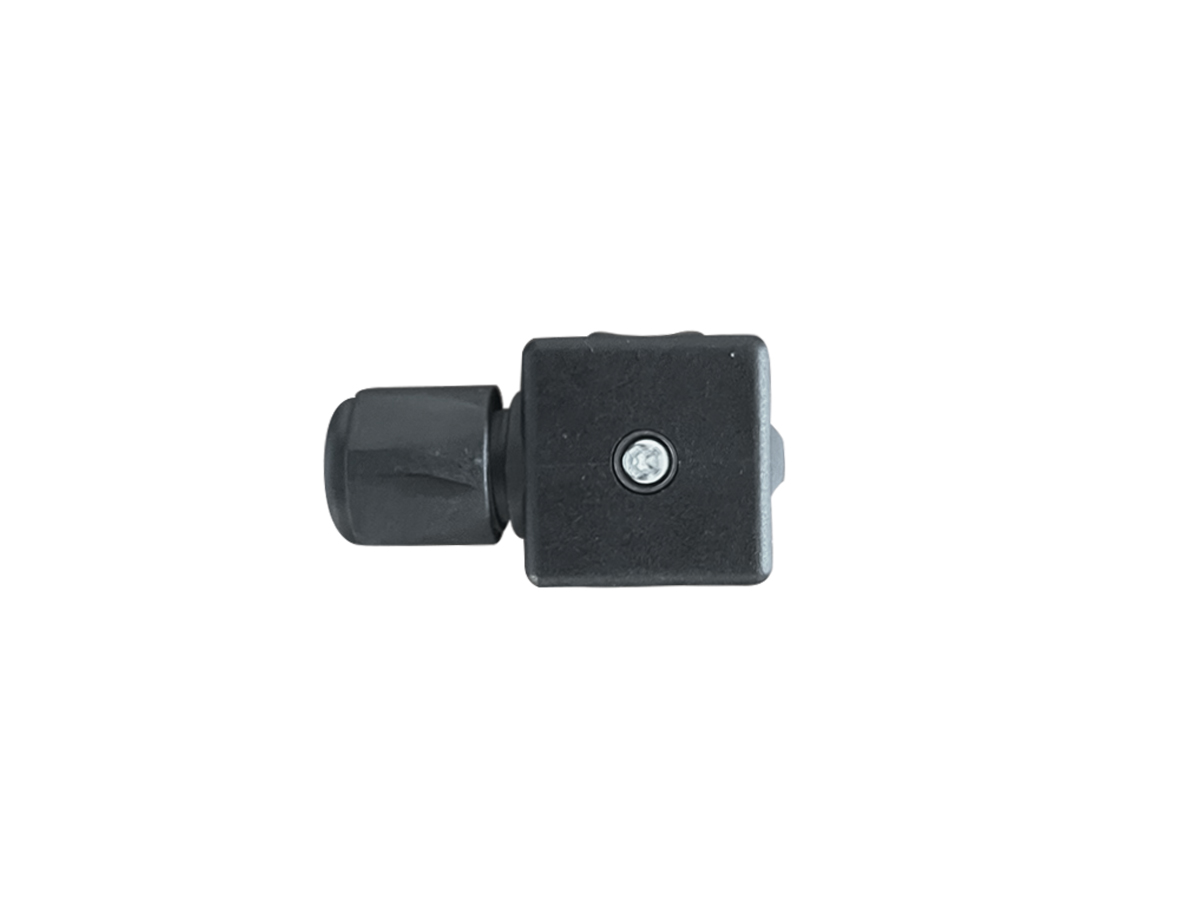

HCDP-13系列 變送器采用微熔壓力傳感器作為信號測量元件。赫斯曼接頭型、一體電纜型均采用單芯片方案。使用高集成的專用傳感器信號調理芯片，數字化電路設計，1Wire 數字通訊校準，無電位器，高精度， 高穩定性。赫斯曼標準快裝接口，可選數碼管或液晶現場顯示，實現各種工程量的顯示。一體電纜型防護等級高，適合戶外、潛水等復雜現場使用。應用先進的溫度補充和非線性修正技術，微熔傳感器壓力腔采用17-4PH不銹鋼單件一體式結構加工而成，產品的特點是無0形圈、無焊縫、無硅油或其他有機物、抗沖擊性強、經久耐用。特別適合液壓、氣動在惡劣條件下使用。
產品原理
壓力變送器是將壓力傳感器輸出的微弱信號由專門的調理電路轉換成標準信號輸出的設備。信號輸出可選(4-20)mA@HART,, RS485@Modbus協議，電壓輸出等。
應用行業

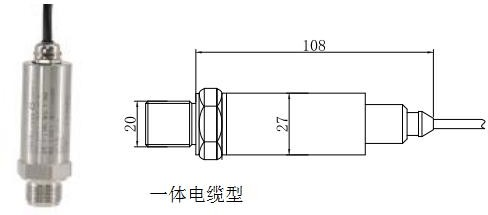

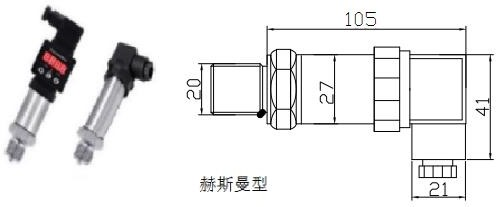

外形及尺寸
產品特點
1.設置方便可實現壓力信號連續檢測。
2.壓力變送器的檢測精度相對壓力開關高出數倍，元器件可靠性更好。
3.采用的敏感元器件為非機械結構，基本上不需維護能夠降低損壞率。
安裝及保養
1、安裝時注意安裝位置，且電纜固定頭必須鎖緊且確保接線口線纜低于接線口，防止下雨時雨水由出線口滲入接線盒內，破壞內部的結構及線路。
2、HCDP系列壓力變送器在非潔凈物質中長期使用時，沉淀物質可能堵塞探頭從而影響傳感器正常工作。此時需要采取清潔措施，先將液位計探頭部分從被測液體中取出，搽拭干凈。
3、警告! 只有在無供電的情況下才能進行設備的安裝 ! 按照說明所示技術參數 、信號線定義和接線圖進行設備的接線。
4、用戶必須確保所有線纜的外徑在格蘭頭允許的范圍之內。另外還要確保線纜穩固無間隙的安裝在格蘭頭密封膠圈內。
5、對于室外安裝線纜要打水彎，確保接線口線纜低于接線口防止時間長了有水順電纜滲入設備殼體內部，造成設備損壞。
應用案例

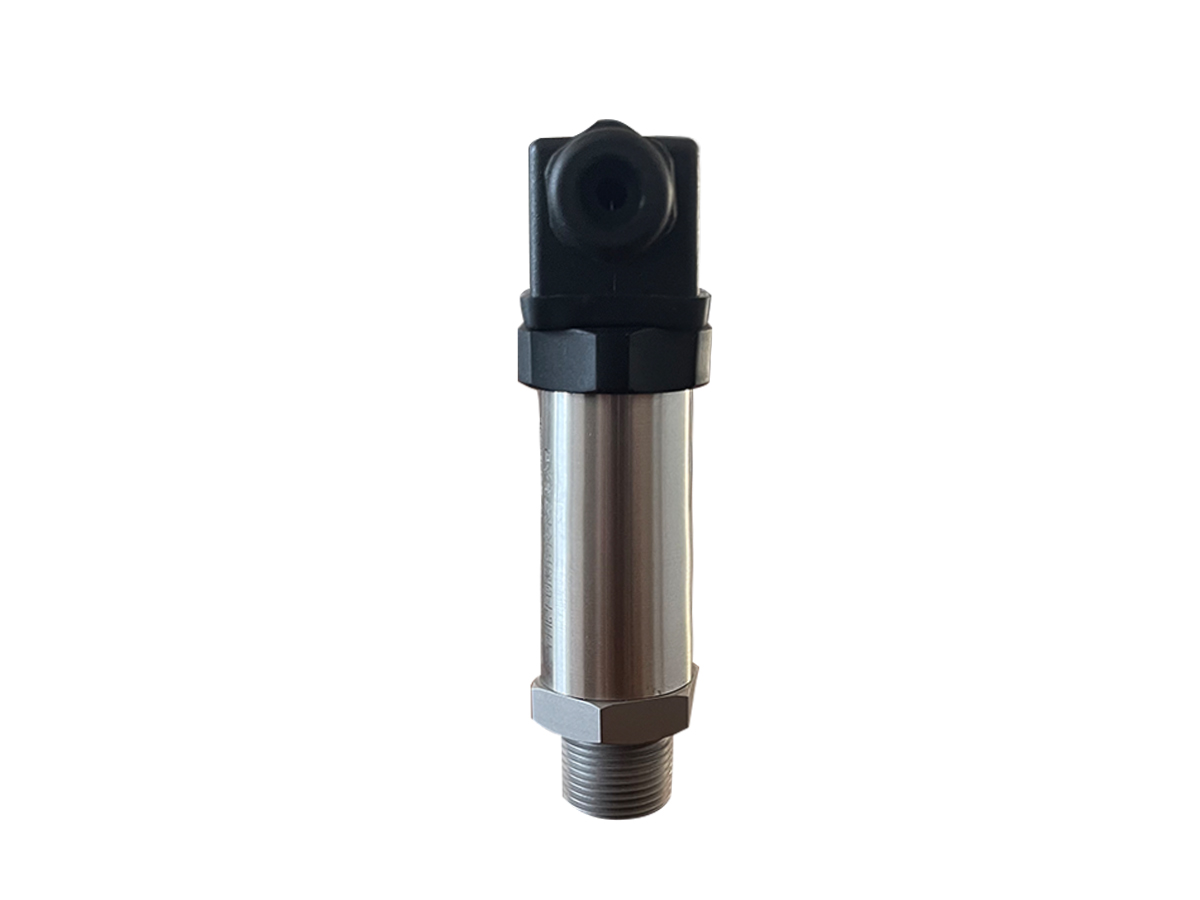

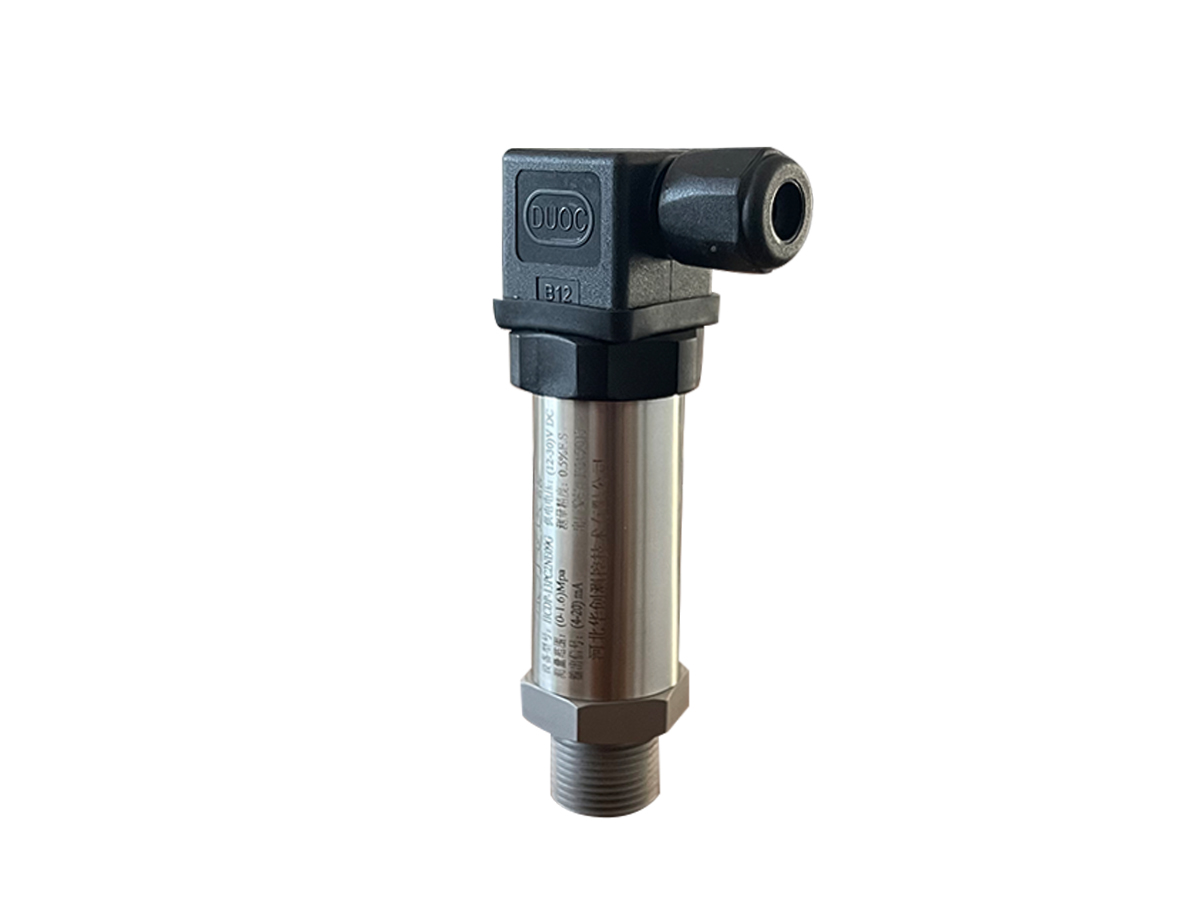

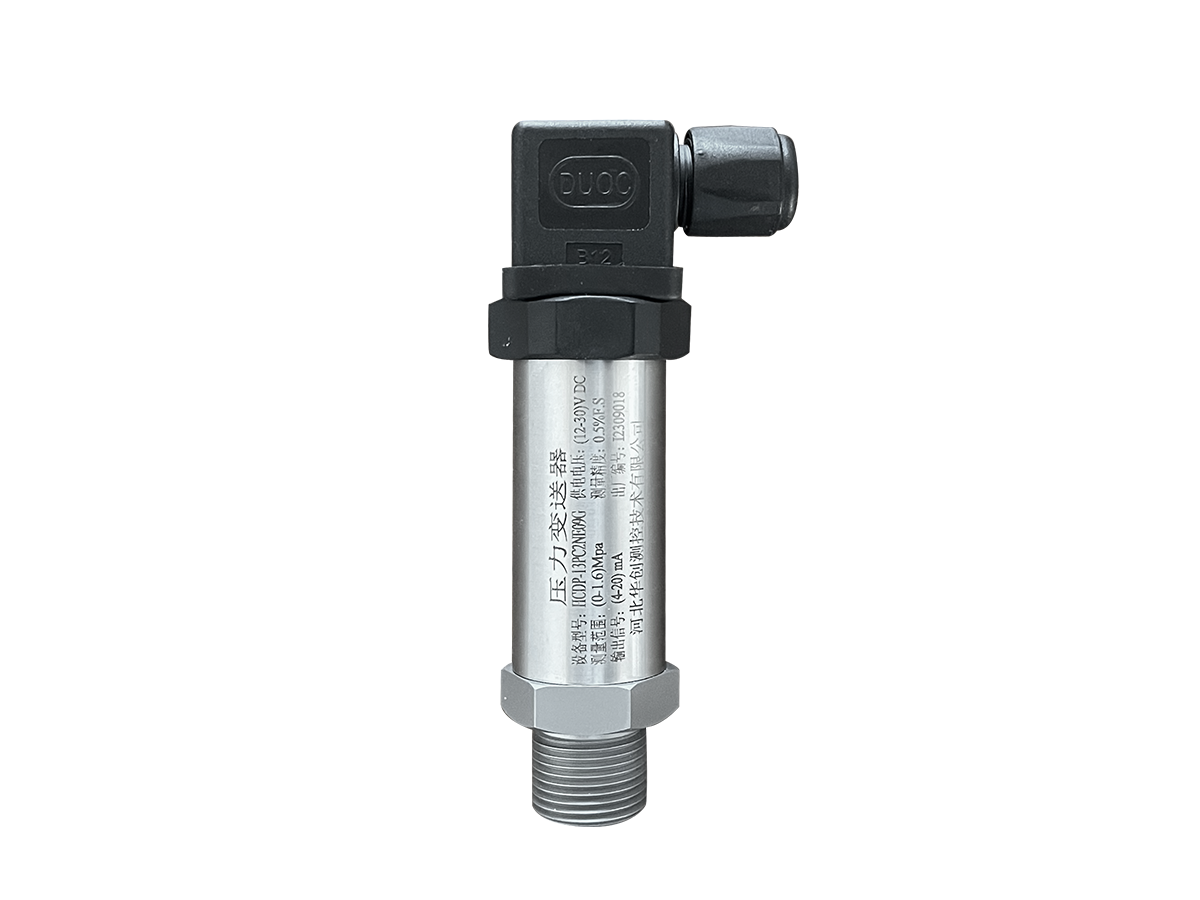

赫斯曼接頭型，用于過程壓力或液位的測量。
