雷達物位計選型指南
華創測控 華創測控技術有限公司 2024-10-25 13:50

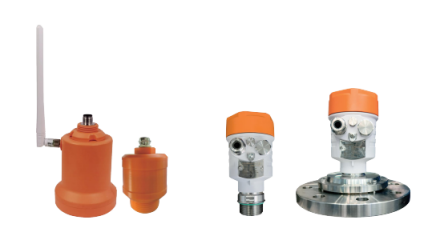

現代工業物位測量中，雷達物位計得到廣泛應用，作為主流儀表，發展到今天，已經出現20多種型號，以滿足不同種工況的需要。所以選擇一款正確的儀表至關重要。那么在儀表選型的時候，我們根據什么來判斷呢？我們的目的是得到在被測料面的一個有效反射波；同時又不存在其他干擾波或干擾波很小。能對這個目的產生影響的存在兩大方面。其一是：電磁波傳輸?shù)耐緩街?，環境所造成的影響。其二：被測料面的狀態對反射信號的影響。下面具體細分一下這兩大方面的影響。
1、選型時的注意事項：
（1）過程溫度：常規溫度-40-130℃，加散熱片130-300℃，更高溫度是氮?dú)獯祾呋蜓h(huán)水冷卻。
（2）測量介質：介質是否有腐蝕性，是否有粘附，是否有揮發結晶等。
（3）傳播介質：是否有泡沫、蒸汽或粉塵等
（4）測量環境：是否有橫梁、人梯、拉筋等障礙物。
（5）連接方式：螺紋連接還是法蘭連接，多大螺紋，多大法蘭。
（6）有無攪拌：?jiǎn)螌訑嚢柽€是多層攪拌，攪拌扇葉的直徑是多少，攪拌扇葉的轉速是多少。
（7）安裝短管：安裝短管高度為從配對法蘭上表面到罐子底部的距離，安裝短管的高度，導波雷達我們建議的安裝短管高度是15cm以內，非接觸式 棒式的是10cm，如超出這個范圍則需要裁短，否則會影響信號的發射和接收。
（8）量程確定：罐或倉的量程和直徑，罐或倉的內徑是多少，在選型和使用雷達物位計的時候一定要注意，比如實際量程10米，而選型時選擇了5米。超范圍工作不僅得不到準確的測量數據，還有可能對雷達液位計造成損傷。對測量的范圍要從光波觸碰到的罐底開始計算，如果儲蓄罐比較特殊，底部呈現錐狀或凹狀，這時候物位低于計算點，是無法進行測量的。
（9）現場環境；常見的有變頻器、大功率馬達電機、震動、電磁加熱等都對測量有干擾，讓雷達盡量遠離這些干擾源。
（10）有障礙物：如果雷達發射的電磁波接觸到障礙物，那么就會得到一個干擾波形。如果有障礙物，則需要屏蔽信號，如果信號過大屏蔽不掉，則需要重新選擇安裝位置。如果無法選擇其他理想的安裝位置時，選擇波束角小的儀表或者采用導波管或旁通管的安裝形式是可以解決問題的，要保證導波管內壁的光滑度。
（11）容器形狀：確認好所測量容器的形狀、材質。對于圓型或橢圓型的容器，應裝在離中心為1/2R(R為容器半徑)距離的位置，不可裝在圓型或橢圓型的容器頂?shù)闹行奶?，否則雷達波在容器壁的多重反射后，匯集于容器頂?shù)闹行奶?，形成很?qiáng)的干擾波，會影響準確測量。
2、其他方面注意事項：
（1）被測物質的介電常數或硬度介電常數影響電磁波反射的強弱。介電常數越大，反射回波則越強。還有在對低介電常數介質進行測量的時候，如果它的物位或液位較低，而且罐底可見時，罐底產生的回波信號強于液面的回波信號，無法測量實際的液位。
（2）被測料面的堆角
（3）被測料面的穩定性
（4）被測物的顆粒度和疏松度
（5）被測物的濕潤度
解決好上述問題，那么我們就保證了，電磁波到達被測料面時，沒有大的衰減。通過被測料面的反射，得到一個回波信號?；夭ㄐ盘?hào)的強弱和被測料面以下狀態相關。關注以上問題，就是為了能夠選擇一款儀表，在被測料面反射時，能得到一個可以識別的回波信號。隨著波的傳輸、反射和再傳輸這樣一個流程的結束，其間所遇到的問題都考慮周全，那么儀表的選型也就完成了。
